表面安装保险丝SMD 0603F系列快断型选型介绍

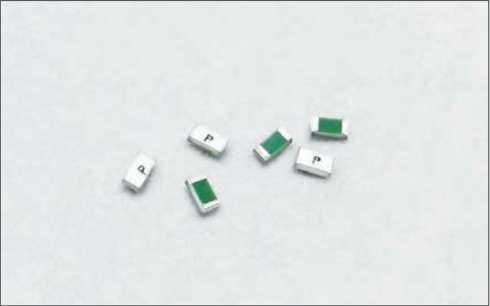

华德贴片保险丝0603F快断
华德贴片保险丝在工作时的运作参数：額定電流：500mA~6A，熔斷時間 額定電流% 100%,200%;熔斷時間:在最短4小時之内熔断,而达到额定电流200%的，最短在5秒之内熔断。
华德0603F快断保险丝產品特性
材質 ：（基板：/ 氧化鋁陶瓷基板 電極： 銅, 鎳,錫 / 本體：Cu銅, Sn ， 錫 ）。
操作溫度：-55℃ to +150℃。
可焊性：T / 熔錫溫度=235℃±5℃, t / 浸錫時間=2+0/-0.5s, Cover / 覆蓋率 ≧95%, △S=2.0mm±0.5mm, magnifier: 20X。
耐焊接熱：T / 熔錫溫度=260℃±5℃, t / 浸錫時間=10s ±1s △S=2.0mm±0.5mm。
建議焊錫參數 ：260℃, 10s Max.
儲存條件： 在溫度+10℃~40℃,相對濕度 ≤ 75% 的密閉條件下可存放 2 年。 在溫度+10℃~40℃，相對濕度為 95% 的非露天下最多可存放 30 天。
华德贴片保险丝0603F快断选型表
|
額定電流 |
額定電壓 |
分斷能力 |
安全认证 |
|
Cruus |
|||
|
500mA |
125V DC |
50A@125V DC |
√ |
|
750mA |
125V DC |
√ |
|
|
1.00A |
63V DC |
50A@63V DC |
√ |
|
1.25A |
63V DC |
√ |
|
|
1.50A |
63V DC |
√ |
|
|
1.75A |
63V DC |
√ |
|
|
2.00A |
63V DC |
√ |
|
|
2.50A |
63V DC |
√ |
|
|
3.00A |
63V DC |
√ |
|
|
3.50A |
63V DC |
√ |
|
|
4.00A |
63V DC |
√ |
|
|
5.00A |
63V DC |
√ |
|
|
6.00A |
63V DC |
√ |
